In der modernen industriellen Automatisierung suchen Hersteller ständig nach Möglichkeiten, Effizienz, Präzision und Layoutflexibilität zu verbessern. Eine Lösung, die zunehmend an Popularität gewinnt, ist die kreisförmiges Führungsschienensystem (auch als Rundförderanlage oder Ringschienensystem bezeichnet). Doch was genau ist eine Rundführungsschiene und wie unterscheidet sie sich von herkömmlichen Förderanlagen?
Dieser Artikel erläutert das Funktionsprinzip, die wichtigsten Vorteile und die Anwendungsunterschiede, um Ihnen bei der Auswahl der richtigen Lösung für Ihre Produktionslinie zu helfen.
A kreisförmige Führungsschiene Es handelt sich um ein geschlossenes lineares Bewegungssystem in kreisförmiger oder ovaler Form. Es besteht aus Präzisionsführungsschienen, Schlitten und einem synchronisierten Antriebssystem wie beispielsweise Riemenantrieb, Kettenantrieb oder Nockenwellenantrieb.
Die Arbeitsstationen sind entlang der Schleife angeordnet, sodass die Produkte kontinuierlich zirkulieren oder präzise von Station zu Station transportiert werden können. Im Vergleich zu geraden Förderbändern sind kreisförmige Führungsschienen für Folgendes ausgelegt: Hochpräzise Positionierung, kompakte Bauweise und Mehrstationsautomatisierung Die
Typische Komponenten sind:
Präzisionsgehärtete Führungsschienen
Rollende Wagen mit geringer Reibung
Synchronriemen-, Ketten- oder Nockenantrieb
Servomotor- oder Schrittmotorsteuerung
Optionale Positionierungs- und Klemmmechanismen
Herkömmliche Förderbänder beziehen sich üblicherweise auf Bandförderer, Rollenförderer oder Kettenförderer Wird verwendet, um Produkte auf gerader oder leicht gekrümmter Strecke von Punkt A nach Punkt B zu transportieren.
Ihr Hauptzweck ist Materialhandhabung Sie eignen sich nicht für die Präzisionspositionierung. Sie werden häufig in der Verpackungs-, Lager-, Logistik- und einfachen Montageindustrie eingesetzt, wo keine hohe Genauigkeit erforderlich ist.
Gemeinsame Merkmale herkömmlicher Förderbänder:
Einfache mechanische Struktur
Kontinuierliche Bewegung
Geringe Positioniergenauigkeit
Hauptsächlich für den Produkttransport, nicht für die Verarbeitung.
Kreisförmige Führungsschienensysteme sind für präzise Positionierung Sie erreichen häufig eine Wiederholgenauigkeit von ±0,05 mm oder besser. Dadurch eignen sie sich ideal für Anwendungen wie:
Auswählen und platzieren
Schraubbefestigung
Inspektion
Abgabe
Presspassung
Herkömmliche Förderbänder weisen typischerweise eine Positioniergenauigkeit von einigen Millimetern auf, was für präzise Montageaufgaben nicht geeignet ist.
Eine kreisförmige oder ovale Führungsschiene bildet eine geschlossener Regelkreis Dadurch können mehrere Arbeitsstationen um die Schiene herum angeordnet werden. So entsteht eine kompakte und hocheffiziente Produktionszelle.
Herkömmliche Förderbänder benötigen in der Regel längere gerade Strecken, beanspruchen mehr Stellfläche und schränken die Flexibilität bei der Platzierung der Arbeitsplätze ein.
Kreisförmige Führungsschienensysteme werden häufig als Kernplattform von automatisierten Montagemaschinen , integrierend:
Roboter
Bildverarbeitungssysteme
Presseinheiten
Prüfstationen
Sie unterstützen sowohl kontinuierlichen Fluss als auch indexierte Bewegung und ermöglichen so eine synchronisierte Mehrschrittverarbeitung.
Herkömmliche Förderbänder konzentrieren sich hauptsächlich auf den Transport und benötigen zusätzliche Vorrichtungen oder Stoppmechanismen, um Verarbeitungsaufgaben durchzuführen.
Dank starrer Führungsschienen und präziser Schlitten können kreisförmige Führungsschienensysteme Folgendes bewältigen: höhere Lasten bei stabiler Bewegung Dadurch eignen sie sich für schwerere Produkte und die Werkzeugintegration.
Bei herkömmlichen Förderbändern kann es beim Transport schwerer Lasten zu Verformungen, Rutschen und Vibrationen des Bandes kommen.
Kreisförmige Führungsschienensysteme können individuell angepasst werden in:
Streckendurchmesser oder Ovallänge
Anzahl der Stationen
Laufwerkstyp
Nutzlastkapazität
Sie lassen sich leicht erweitern oder für unterschiedliche Produktionsanforderungen umkonfigurieren.
Herkömmliche Förderbänder sind nach der Installation weniger flexibel und erfordern in der Regel größere Umbauten, um die Anordnung zu ändern.

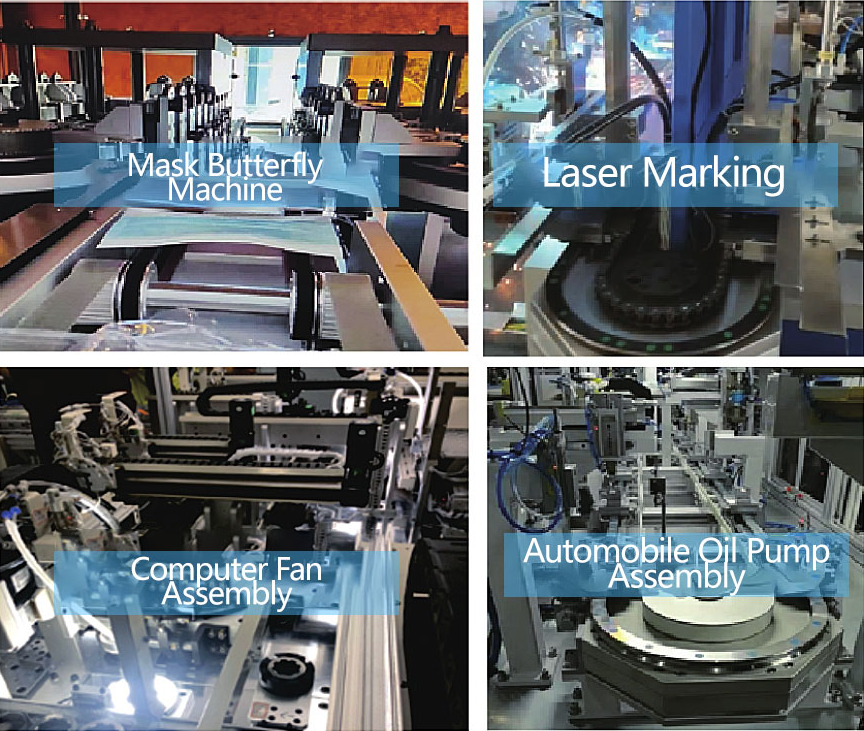

Kreisförmige Führungsschienen werden in vielen Branchen eingesetzt, die Folgendes erfordern hohe Effizienz und hohe Präzision , wie zum Beispiel:
Elektronik-Montagelinien
Automobilteileproduktion
Herstellung von Medizinprodukten
Batteriemodulbaugruppe
Verpackungen für Kosmetik und Pharmazeutika
Sie eignen sich besonders für Automatische Mehrstationen-Montage- und Prüfsysteme Die
Sie sollten ein kreisförmiges Führungsschienensystem in Betracht ziehen, wenn:
Sie benötigen eine hohe Positioniergenauigkeit.
Ihr Prozess umfasst mehrere präzise Operationen.
Die Fabrikfläche ist begrenzt.
Sie möchten Roboter oder Bildverarbeitungssysteme integrieren.
Sie benötigen eine synchronisierte und stabile Bewegungssteuerung.
Wenn Ihr Hauptziel lediglich darin besteht, Produkte über lange Strecken ohne Präzisionsanforderungen zu transportieren, ist eine herkömmliche Förderanlage in der Regel kostengünstiger.
Während herkömmliche Förderbänder ideal für den einfachen Materialtransport sind, Rundführungsschienensysteme bieten eine leistungsstarke Lösung für die Präzisionsautomatisierung und die Montage an mehreren Stationen. Mit höherer Positioniergenauigkeit, kompakten Bauweisen und starken Integrationsmöglichkeiten spielen kreisförmige Führungsschienen eine Schlüsselrolle in der modernen intelligenten Fertigung.
Die Wahl des richtigen Förder- und Positionierungssystems kann die Produktionseffizienz, die Produktqualität und den gesamten Automatisierungsgrad deutlich verbessern.
Wenn Sie eine automatisierte Montage- oder Testlinie planen, ist ein kreisförmiges Führungsschienensystem möglicherweise die beste Grundlage für Ihre Lösung.
